盛赛尔电源状态传感器–监控消防电源系统接线图

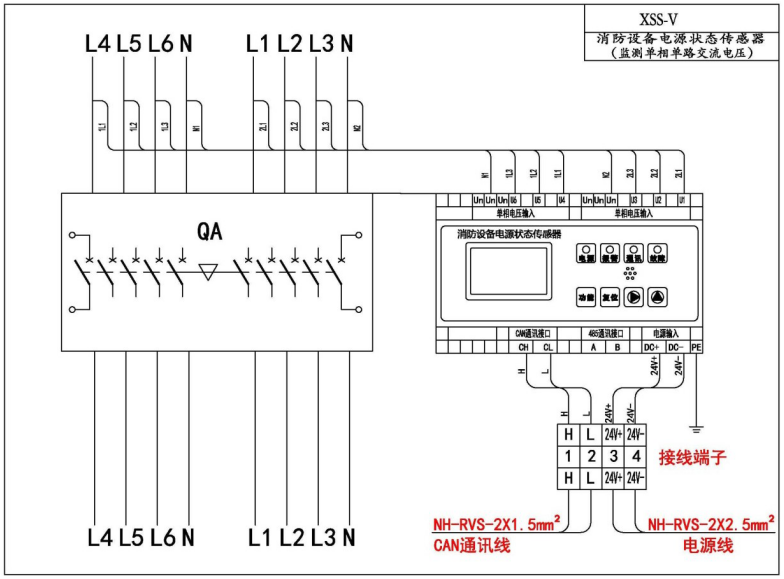

1、XSS-V单相单路交流电压传感器接线图：

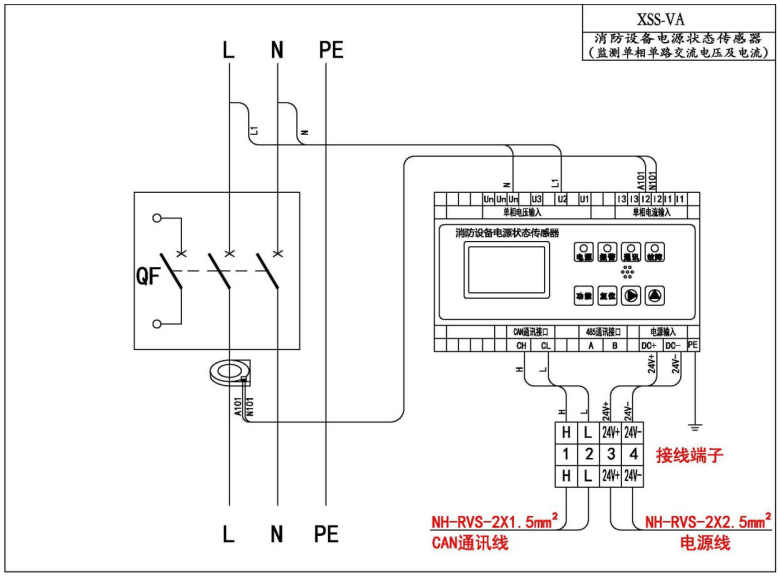

2、XSS-VA单相单路交流电压及电流传感器接线图：

3、XSS-VN3三相双路（双电源）交流电压传感器接线图（三相有零线）：

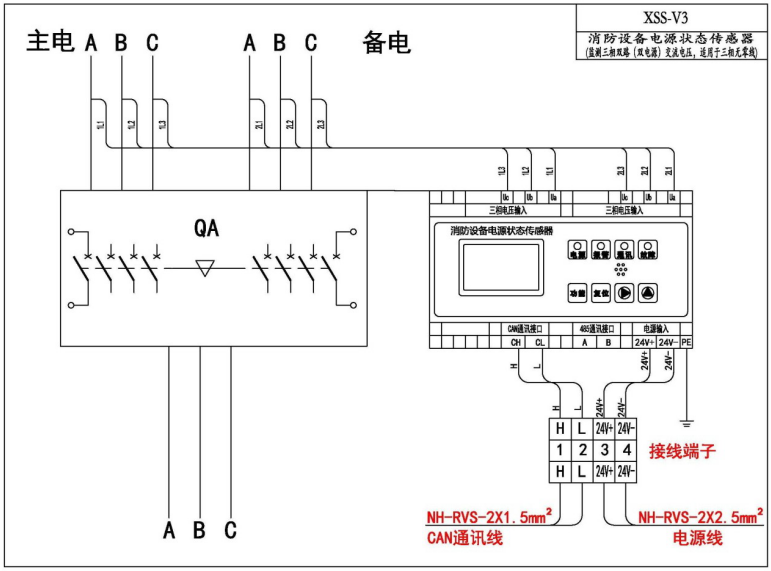

4、XSS-V3三相双路（双电源）交流电压传感器接线图（三相无零线）：

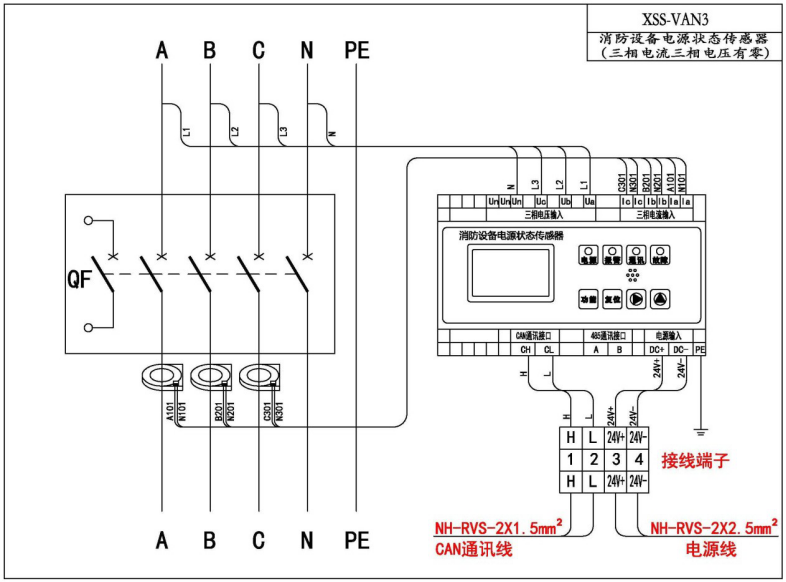

5、XSS-VAN3三相电流三相电压传感器接线图（有零）：

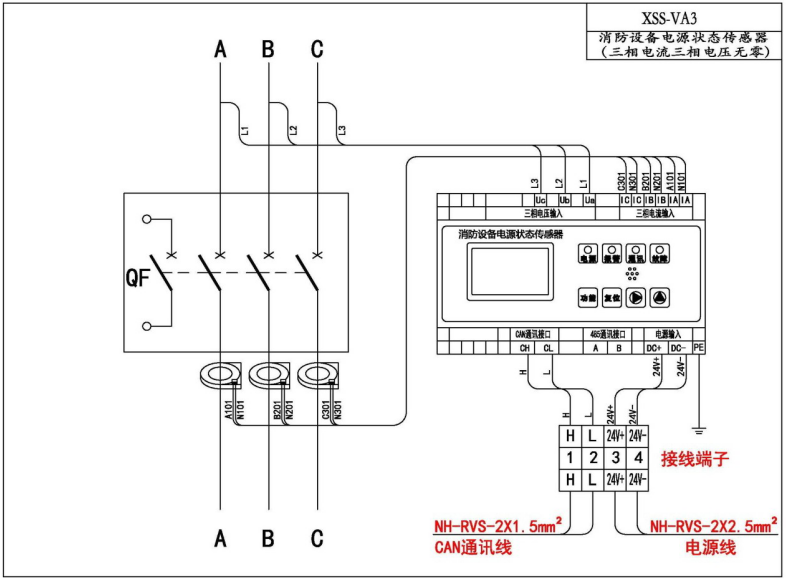

6、XSS-VA3三相电流三相电压传感器接线图（无零）：

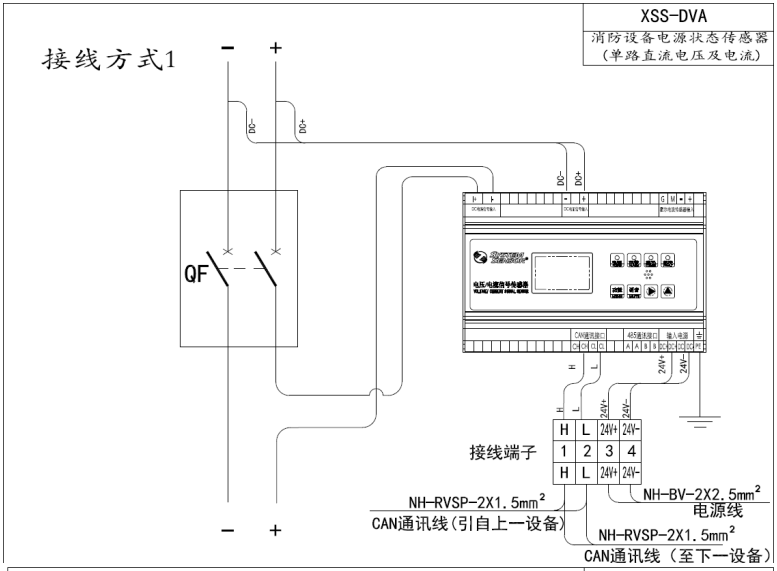

7、XSS-DVA单路直流电压及电流传感器接线图：

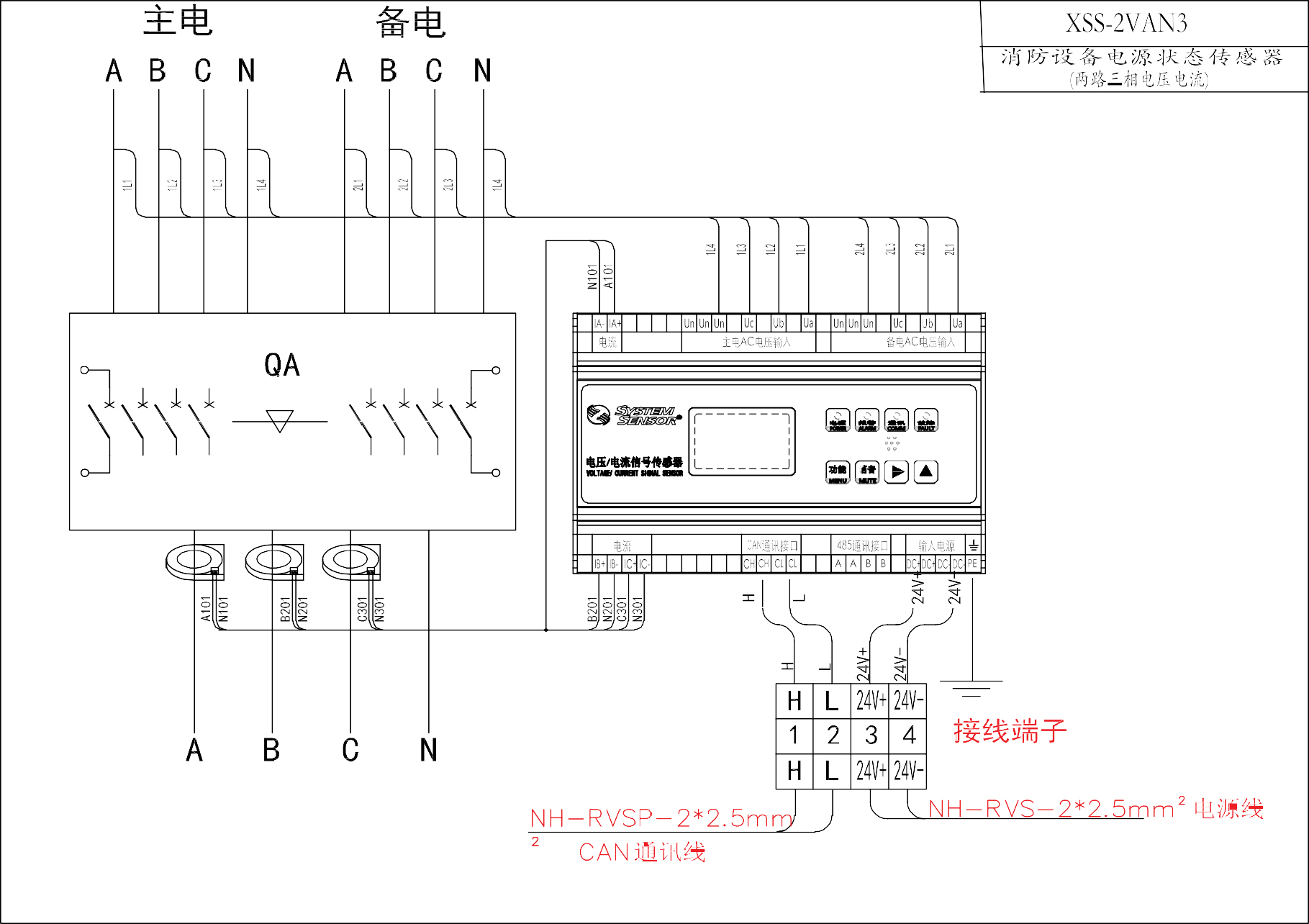

8、XSS-2VAN3两路三相电压电流传感器接线图：
