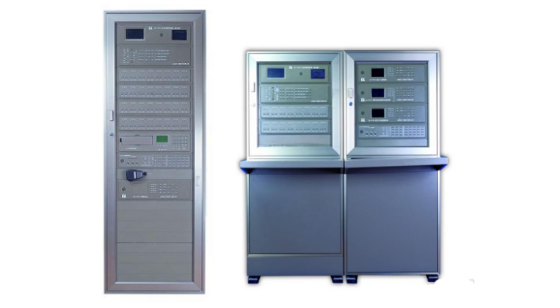

JB-9108A松江火灾报警控制器操作方法

JB-9108A松江火灾报警控制器操作方法

1.主机开关机顺序:开机先打开交流开关,再打开备电开关。关机先关掉交流开关,再关掉备电开关。

  主机从开机到进入正常运行状态大约20至30秒左右;当主机处于正常状态时,液晶面板会显示“手动状态”这几个字;灯板只有“主电指示”、“手动”、“停止”这三个灯常亮。

2.主机复位操作:当主机需要进行复位操作时,只要直接按液晶板下面的“复位”按钮就行了,每次复位到主机正常运行状态大约20至30秒。

3.主机手动、自动的操作:当主机需要从手动转换成自动时,只要按液晶板下面的“手动/自动”按键就行了,同时灯板上的“自动”灯会常亮。液晶屏的下部会显示“自动状态”这几个字。

4.启动控制模块的操作:只要按对应控制模块的设备类型的按键(在蜂鸣器旁),就会将所有该类型的设备的名称、回路点号以列表方式在液晶屏显示出来,当需要启动某个设备的模块时,只要将光标移到对应设备的位置,然后按“启动”键,该设备就会启动,当要停止该设备时,只要按“停止”就可以了。

5.主机的消音操作:当主机出现火警声、反馈声、故障声等,只要直接按液晶板下面的“消音”按键就行了,此时“消音”灯会长亮。

6.主机故障处理操作:当主机某个 探测器报故障,主机液晶屏显示故障信息,同时主机会发出“嘀……”声,此时可按“消音”键,先消除主机的报警声。同时根据液晶屏显示的故障信息,到现场查看是设备问题还是线路问题。如果是设备问题,更换设备就可以排除故障;如果是线路问题,处理好线路问题就可以排除故障。当主机报短路故障时,同时液晶屏显示短路回路故障信息,主机发出警报声,先消音。同时根据液晶屏故障信息,将该回路的线路拆下,并将主机复位后,短路信息消除,量该回路的电压也正常,再量拆下的回路线,如果是短路,要排除完该线路完全没有问题,才能将该回路线接回主机上。

7.主机屏蔽、预留操作:按编程键,输入编程密码4321,选 探测器属性菜单按确认键,然后直接进入回路点号。在该点号的位置按“屏蔽”键选择是“屏蔽”或“预留”,操作完毕后,按退出键然后选择“保存”按确认键。如果是“屏蔽”灯板上的屏蔽灯长亮,如果是“预留”灯板上只有“主电指示”、“手动”、“停止”这三个灯常亮,其它灯不会亮。此操作对于 探测器报故障可以直接操作;在火警及监管状态下不能操作,要将火警及监管信息消除才能操作。

8.主机的报警状态分为火警及监管报警两部分:当主机报火警及监管报警时,显示屏显示报警信息,同时灯板上的火警灯,监管灯也会常亮。先按消音键消除报警声,根据报警信息及打印信息,到现场查看是属于误报还是有火警,如果属于误报,只要在主机上按复位键就能排除。如果是属于真火警,要直接打“119”报警。

  当系统出现火警时,一定要沉着、镇定。首先必须有人到现场观察,确认是否是真实火灾?若真是火灾的话,立即拨打119火警电话。在消防控制室内观察火灾报警控制器所显示的火警信息,查明发生火灾的地方,为组织人员灭火提供可靠依据。在火灾发生后,若控制器处于“自动”和“启动”状态的话,系统将按“联动编程”中的逻辑自动延时启动所确定的控制模块。其延时时间在“联动编程”中早有设置。若需要立即启动一些设备,可以利用“手动信息”表,来搜索到该设备,用“启动/停止”和“联动控制”两键来配合使用。
