尼特FT8302火灾显示盘和FT8303火灾显示盘相对于其他厂家同类产品，具有“两总线设计”和“跨回路显示”两大性能优势。所谓两总线设计：火灾显示盘可以就近接信号线，无需单独穿RS485通讯线；所谓跨回路显示：当火灾显示盘配接NT8001型和NT8005型火灾报警控制器使用时，火灾显示盘接收模式设置为楼层房间号模式，可以跨回路显示。
今天我们主要针对火灾显示盘的接线和调试进行讲解。

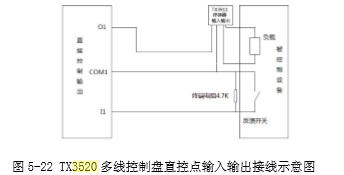

tx3520型多线控制盘接线示意图 | 344宽×175高 | 查看原图
图片来自互联网，如侵犯您的权益请与我们联系删除！aceblue@gmail.com
一、安装接线
如图所示，1、2端子接回路信号线，7、8或者9、10均可接DC24V，无极性。线接好之后，直接将 探测器扣上即可。

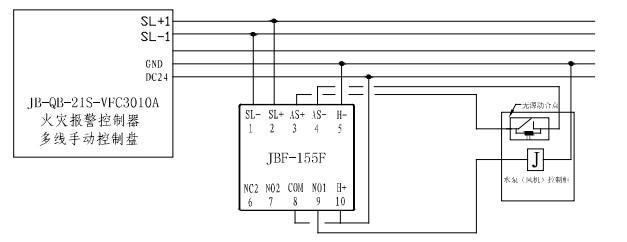

尼特多线制手动控制盘与手动接口模块接线讲解 | 595宽×372高 | 查看原图
图片来自互联网，如侵犯您的权益请与我们联系删除！aceblue@gmail.com
布线要求：总线可选用截面积不小于1.0mm2的RVS双绞线；24伏电源线可选用截面积不小于1.5mm2的BV导线。
二、调试方法
2,模块使用 4条线,2条联动控制总线,2条 24v电源线和主机手动控制盘 | 627宽×242高 | 查看原图
火灾显示盘编码可分为两种：第一种可利用本公司的电子编码器或火灾报警控制器进行现场编码；第二种可以通过火灾显示盘自身设置操作进行编码，编码时火灾显示盘必须接入24V电源，灾显示盘自身编码较为常用。我们分别讲解液晶火灾显示盘调试和数码灾显示盘调试。
注意：（1）当给火灾显示盘编码时，需先观察火灾显示盘所在回路是否有火警，如果有火警则需将火灾显示盘的回路线摘掉，再进行编码。
（2）设置为跨回路显示，首先需将控制器上的所有器件的器件设置选项“楼区层”填写完整，之后再将显示盘接收模式设置为1。

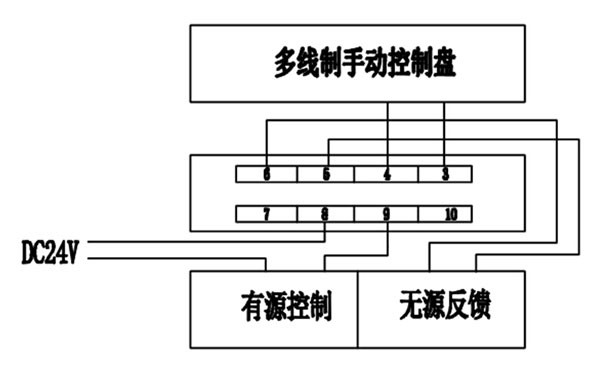

多线手动控制盘 | 689宽×224高 | 查看原图
图片来自互联网，如侵犯您的权益请与我们联系删除！fancp@126.com
（1）FT8302火灾显示盘采用液晶屏显示，正常时，液晶屏显示“XXXXXXX号火灾显示盘为您服务”。
按“设置”键，此时液晶屏显示“请输密码：”，密码为：“119”（通过翻页键加“1”，确认键移位，同下）。密码输入正确后，显示“密码正确”，进入设置选择界面。通过“翻页键”（翻行）和“确认”键选择需要设置的选项。

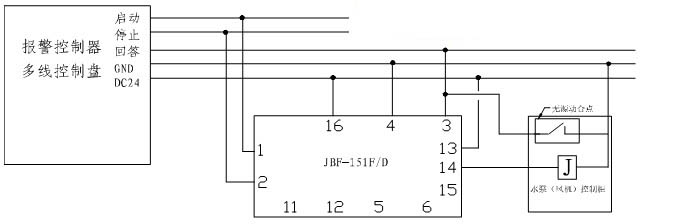

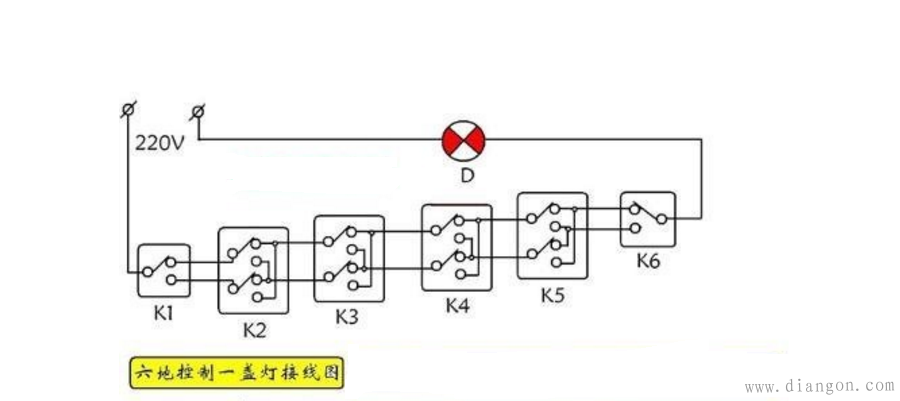

一开多控怎么接线图解 | 900宽×401高 | 查看原图
图片来自互联网，如侵犯您的权益请与我们联系删除！fancp@126.com
（2）FT8303火灾显示盘采用数码管显示，正常时，显示“—-”，显示盘设置功能可以对火灾显示盘的接收模式、接收范围（地编号或楼、区、层）、自身地址号进行设置。按“设置”键，此时数码管第一位显示“P”，表示请输入密码，密码为“111”（通过翻页键加“1”与确认键移位，下同）。每按一下“加1”键，显示加1；按一下“确认”键，表示确定。通过“翻页”键（翻行）和“确认”键选择需要设置的选项。
