JTY-HM-TX3703红外光束感烟探测器调试步骤

红外光束感烟 探测器调试步骤:

1、取下红外光束感烟 探测器的上盖,接通24V电源及总线。将调试工具的调试区靠近 探测器接口板上红色指示灯附近的舌簧开关,待 探测器上的绿色指示灯闪亮或常亮时,移开调试工具,表明产品已经入调试状态。

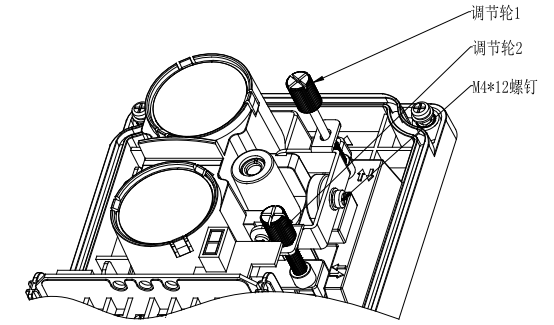

2、粗调:调节 探测器上的调节轮(如下图,调节轮1为上下调节,调节轮2为左右调节),使激光模组射出的光斑照射到反射器区域附近,观察数码管显示数字大于“0”时完成粗调;

JTY-HM-TX3703红外光束感烟探测器调试步骤

3、细调:分别微调调节轮1和调节轮2,调试过程中,数码管的示数越大,接收到的光强越强,为了使光路对准更精确,尽量使数码管显示数字最大, 探测器的绿色指示灯持续点亮时,表示 探测器接收到了足够的光强,可以进入下一调节步骤。细调完成后,数码管的示数应在“1”到“8”之间,当显示“9”时,说明距离值设置有误,重新设置距离值后再次调试。

4、旋紧图所示M4*12螺钉,轻轻盖上上盖,拧紧上盖上的4个螺钉。

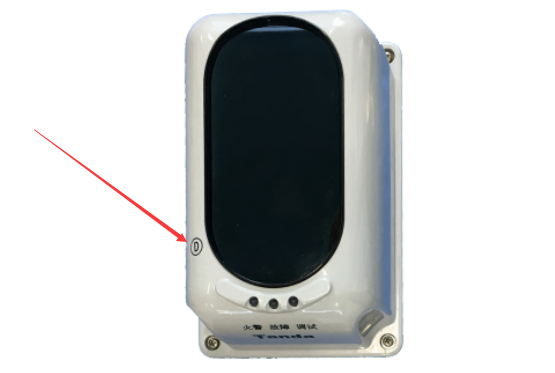

5、此时 探测器的绿色指示灯应该常亮,用调试工具的调试区靠近 探测器上盖上的调试区D(如下图位置),待绿色指示灯熄灭后,迅速将其移开,此时光路上不能有任何遮挡物,片刻后若出现黄色、绿色两指示灯同时常亮3秒后熄灭,表示调试成功。

JTY-HM-TX3703红外光束感烟探测器调试步骤

6、仔细观察 探测器的光路,确保接收光信号是由反射器反射而不是由墙壁、顶棚、支柱等各种障碍物的反射而来。如无法确定时,可通过用不透明物遮挡反射器的方法验证。

红外光束感烟 探测器报警功能测试:

探测器处于正常监视状态 20s 后,用测试板的火警测试区紧贴 探测器遮挡一半窗口,30s 内 探测器应报火警,且红色指示灯点亮。移开测试板,在控制器上清除火警, 探测器的红色指示灯应熄灭,并重新进入正常巡检状态。如下图。

JTY-HM-TX3703红外光束感烟探测器调试步骤

红外光束感烟 探测器故障功能测试:

用测试板的故障测试区紧贴 探测器遮挡一半的窗口, 探测器应能报故障,且黄色故障指示灯点亮。立即取消遮挡, 探测器的黄色故障指示灯应熄灭,并重新进入正常巡检状态。如上图。
