青鸟消防:防爆、隔爆类产品接线图

一、JBF4101-Ex防爆点型光电感烟火灾 探测器(本安型)

JBF4101-Ex防爆点型光电感烟火灾探测器(本安型)接线

二、JBF4111-Ex防爆点型光电感温火灾 探测器(本安型)

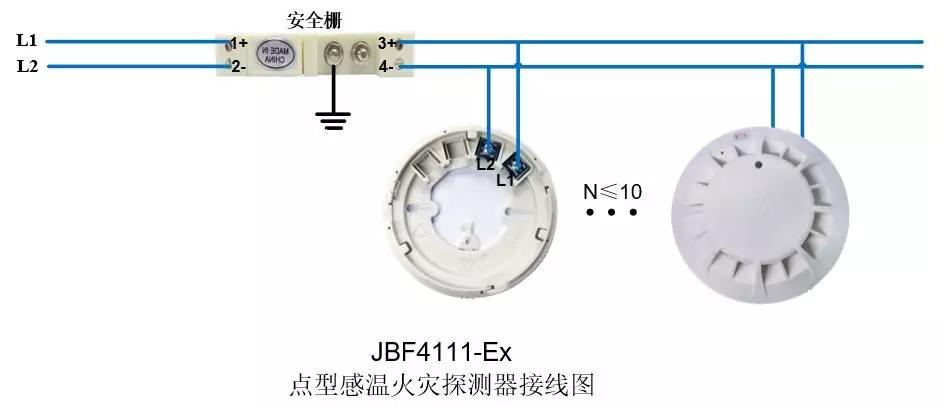

JBF4111-Ex防爆点型光电感温火灾探测器(本安型)接线

三、J-SAP-JBF4121A-Ex防爆 手动火灾报警按钮(本安型)

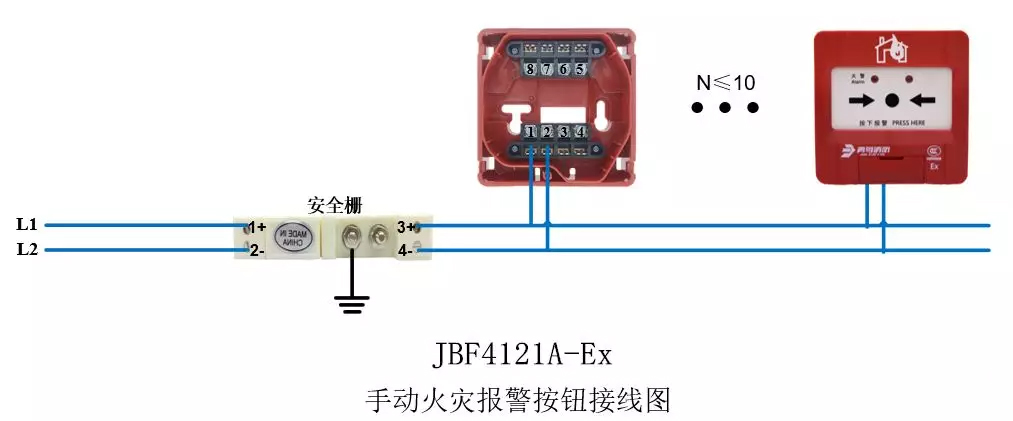

J-SAP-JBF4121A-Ex防爆手动火灾报警按钮(本安型)接线

四、JBF4123A-Ex防爆 消火栓按钮(本安型)

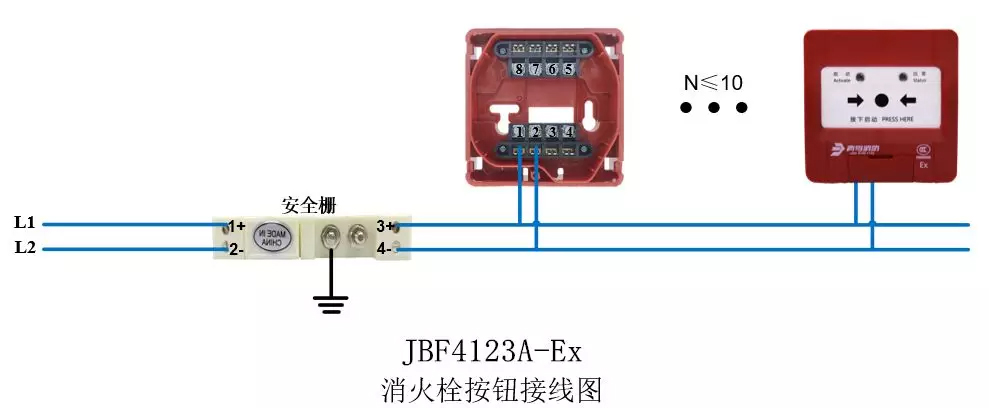

JBF4123A-Ex防爆消火栓按钮(本安型)接线

五、JTY-GD-JBF4103-Ex防爆点型光电感烟火灾 探测器(隔爆型)

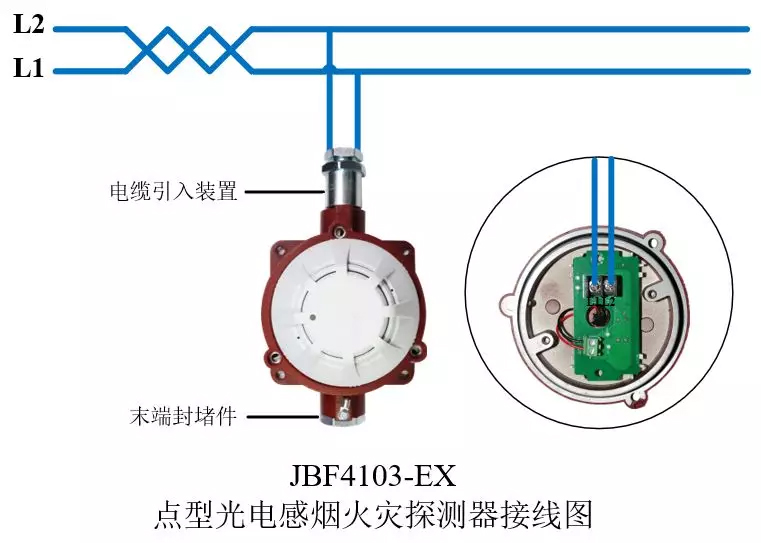

JTY-GD-JBF4103-Ex防爆点型光电感烟火灾探测器(隔爆型)接线

01、分支方式

JTY-GD-JBF4103-Ex防爆点型光电感烟火灾探测器(隔爆型)分支方式接线

02、手拉手方式

JTY-GD-JBF4103-Ex防爆点型光电感烟火灾探测器(隔爆型)手拉手方式接线

六、JTW-ZD-JBF4113-Ex防爆点型光电感温火灾 探测器(隔爆型)

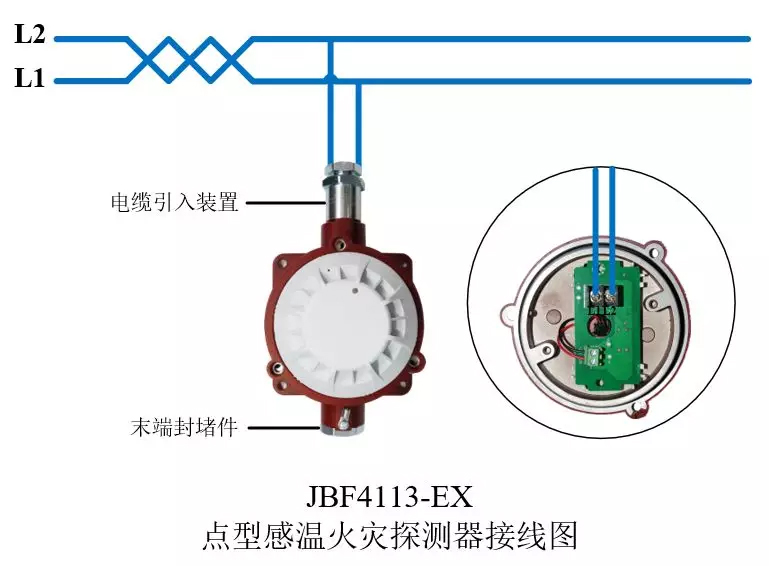

JTW-ZD-JBF4113-Ex防爆点型光电感温火灾探测器(隔爆型)接线

01、分支方式

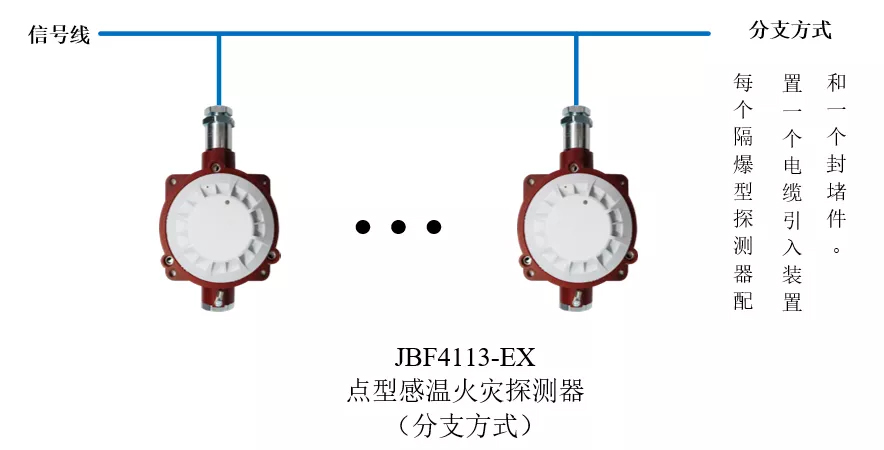

JTW-ZD-JBF4113-Ex防爆点型光电感温火灾探测器(隔爆型)分支方式接线

02、手拉手方式

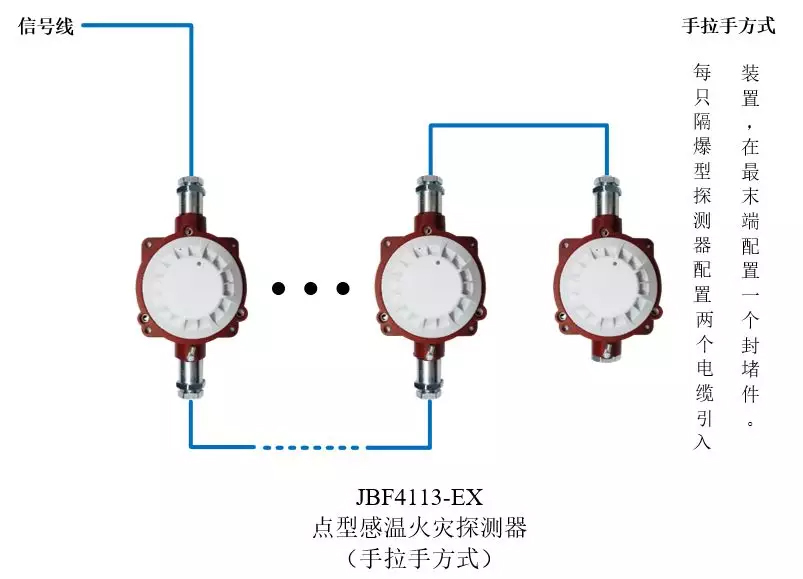

JTW-ZD-JBF4113-Ex防爆点型光电感温火灾探测器(隔爆型)手拉手方式接线

七、JBF4374-Ex防爆火灾声光警报器(隔爆型)

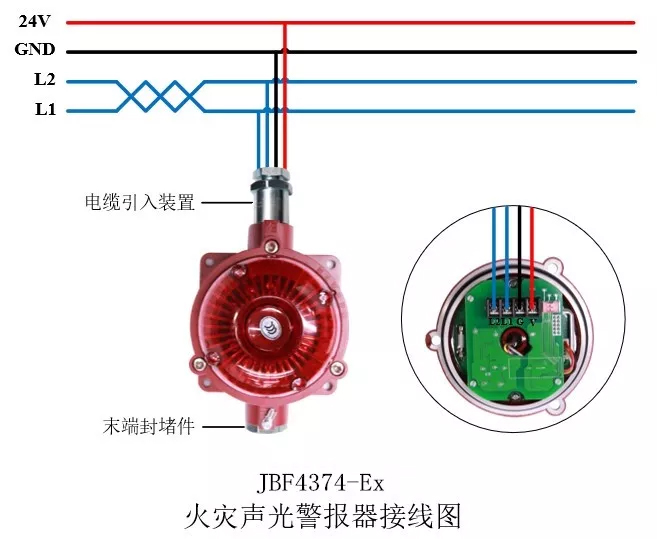

JBF4374-Ex防爆火灾声光警报器(隔爆型)接线

01、分支方式

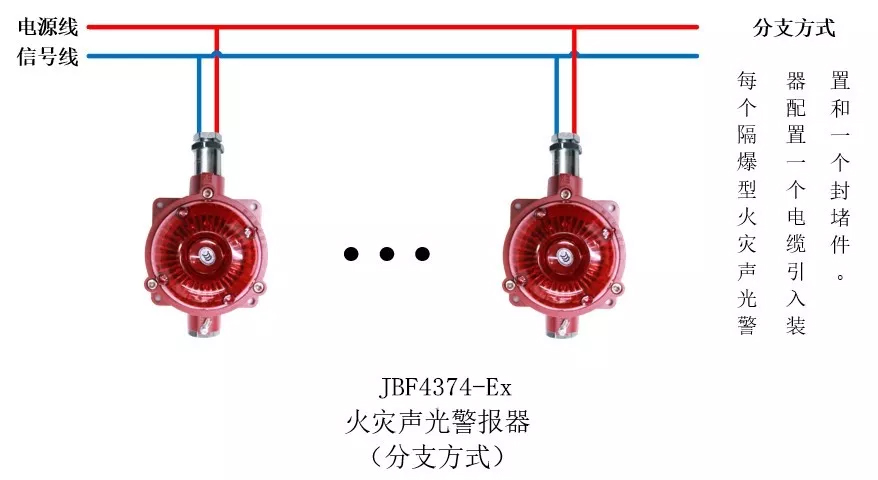

JBF4374-Ex防爆火灾声光警报器(隔爆型)分支方式接线

02、手拉手方式

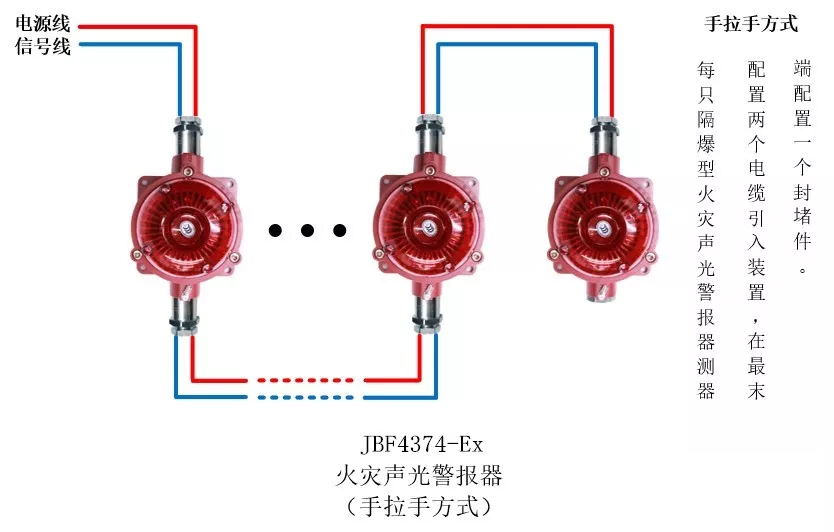

JBF4374-Ex防爆火灾声光警报器(隔爆型)手拉手方式接线

八、配套设备

01、电缆引入装置

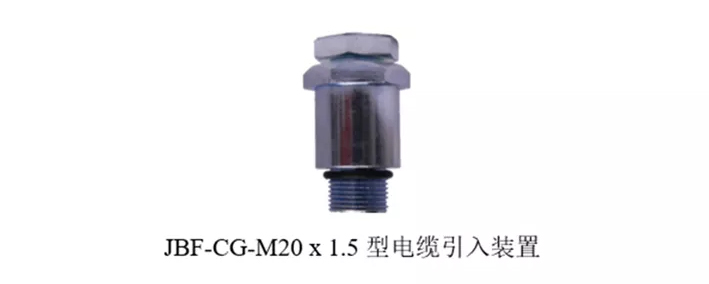

电缆引入装置

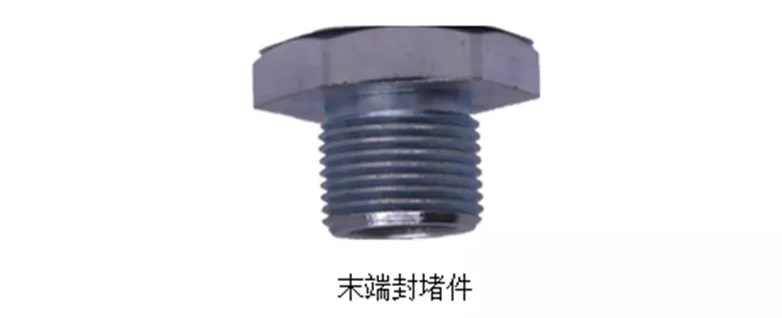

02、末端封堵件

末端封堵件
