泰科新普利斯CN4090-9118输入输出模块接线图

新普利斯(Simplex)属于泰科消防旗下的一个品牌。

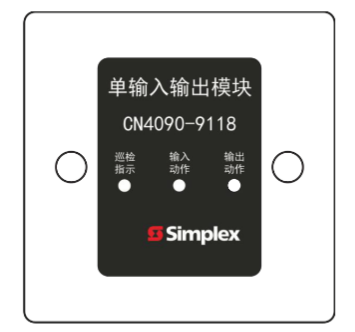

泰科新普利斯CN4090-9118输入输出模块

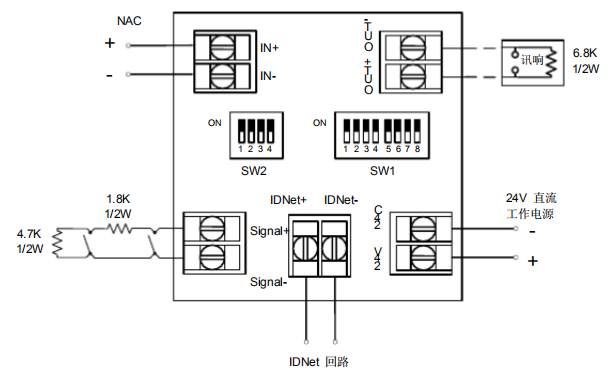

CN4090-9118与Simplex讯响产品的接线图:

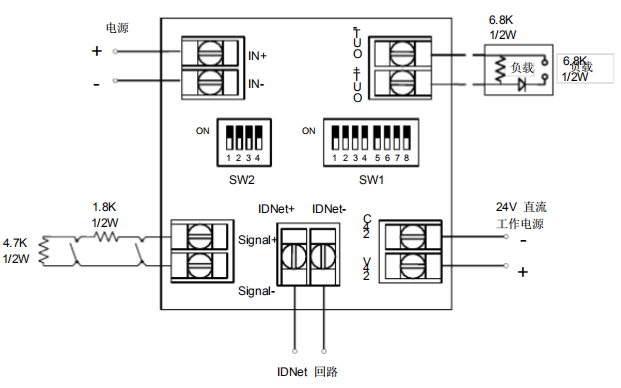

CN4090-9118与其他非讯响产品的接线图:


泰科新普利斯CN4090-9118输入/输出模块提供一路输出控制和一路T-Sense监视区域输入。

T-Sense输入分为四种状态:开路(Open),正常(Normal),限流(Limited)以及短路(Short)。

监视输入:CN4090-9118型输入/输出模块有一个监视输入,它通过一个短路触点和一个电流限制触点的开启与闭合来指示输入的不同状态。

四态运行:当所有的触点都开启,此时状态为正常;当终端电阻不存在连续性并引发一个故障,此时状态为开路;短路表明直接连接到输入回路上的触点已经关闭;电流限制表明在连接的。
