SD2300BM狮岛电子编码器使用说明

◎打开狮岛SD2300BM电子编码器后盖板,安装好2节5号电池;或外加220V转5V电源适配器,通过面板上的开机键来给编码器通电。

  注:电子编码器3分钟内无人为操作,编码器自动关机;需要再次使用,开机键长按3秒,编码器开机;使用完毕后,可人为长按3秒关机键,编码器关机。

◎将待编码SD2300系列总线电子编码产品直接接入二回路总线(无极性)

写地址:输入需要的编写的地址码,如需写入的地址是1号,即按1→按写地址,写地址标志,点亮,待地址写入正确后,电子编码器在输入地址窗口自动加一,同时窗口上显示写成功,并滴一声响,若写入失败,编码器在输入地址窗口仍然显示当前地址,同时窗口上显示写失败。(见下图)

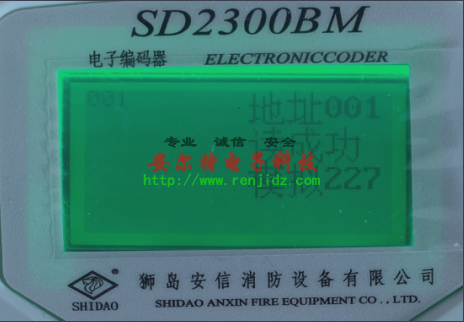

SD2300BM狮岛电子编码器使用说明写地址码成功图
SD2300BM狮岛电子编码器使用说明写地址码失败图

写地址码成功图

写地址码失败图

读地址:按读地址键,读地址标志点亮,读入正确后,编码器在输入地址窗口显示读出的地址码,同时在液晶窗口的右边第一排显示读出正确的地址,同时窗口上显示读成功。若写入错误,编码器在输入地址窗口显示000,同时窗口上显示读失败。(见下图)

SD2300BM狮岛电子编码器使用说明读地址码成功图

读地址码成功图

SD2300BM狮岛电子编码器使用说明读地址码失败图

读地址码失败图

写增益:用于改变火灾 探测器灵敏度,写增益前,一定要设定初值,其范围是1-15,否则按此键无效,设定好后按下此键,则对应标志点亮,当回读数据时,读数据标志点亮,返回并显示地址和模拟量,读数据标志消失,若读回地址和模拟量正确,则写成功,约2秒钟后返回设定值。

关机、开机;长按3秒关机或者开机。

减1、加1:人为手动减1、加1写地址。

调试:按调试键,编码器对整个回路,已安装好的设备进行上线检测,窗口一次显示56个设备的上线情况,按下键翻页。液晶窗口的每一个点显示01代表上线,显示00代表该地址未上线。(见下图)

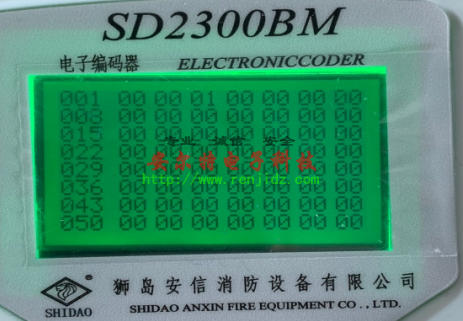

SD2300BM狮岛电子编码器使用说明调试图

调试图

  注:使用本功能时,与火灾报警控制器回路中必须断开,同时不得有外部电源串入。

点灯:按点灯键,输入需要点灯的地址码,此设备的工作指示灯就会点亮。

自动写:按自动写键,编码器自动从当前地址写。(见下图)

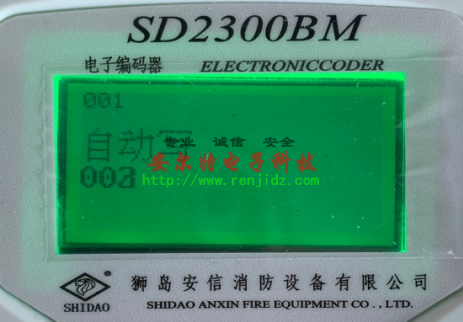

SD2300BM狮岛电子编码器使用说明自动写图

自动写图

  注:使用完成后一定要关闭电源开关。
