青鸟消防：62系统产品接线图之防火门监控系统

不久前，青鸟消防陆续迭代推出62系统，其中包括三大子系统：防火门监控系统、电气火灾监控系统、消防设备电源监控系统。

本文是防火门监控系统产品接线图!

JBF-62S20防火门监控系统，主要功能为实时监控常开或常闭防火门的状态信息进行报警和显示。JBF-62S20防火门监控系统作为青鸟消防在原产品基础上的迭代升级，由防火门监控器、接口模块、一体式门磁开关、一体式电动闭门器等组成。

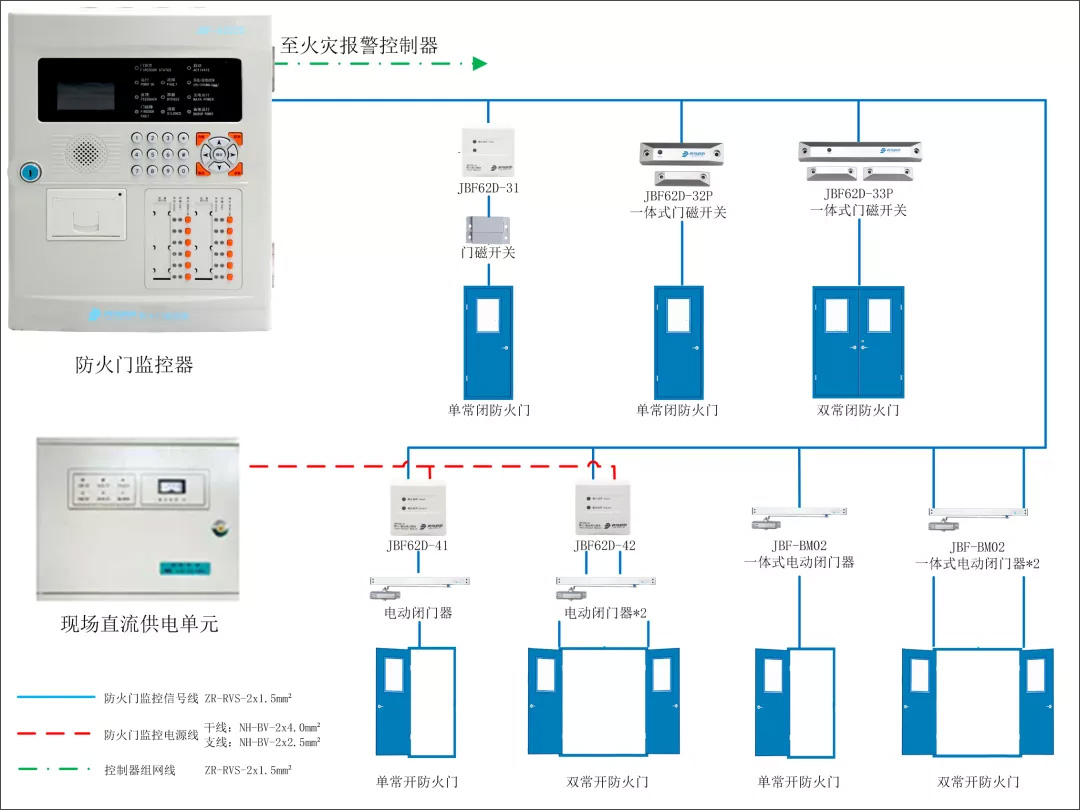

防火门监控系统示意图

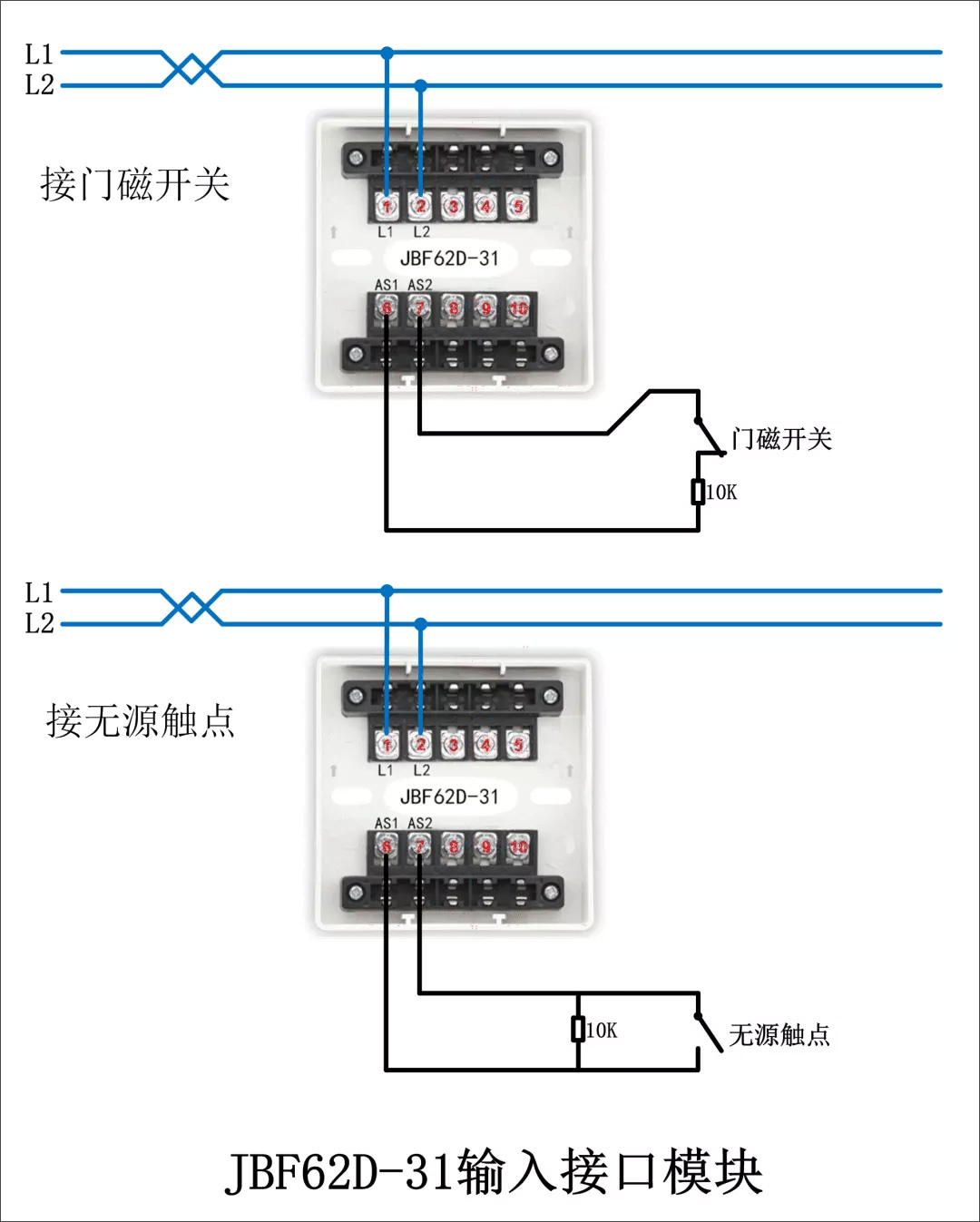

JBF62D-31输入接口模块接线

JBF62D-41输入/输出接口模块接线

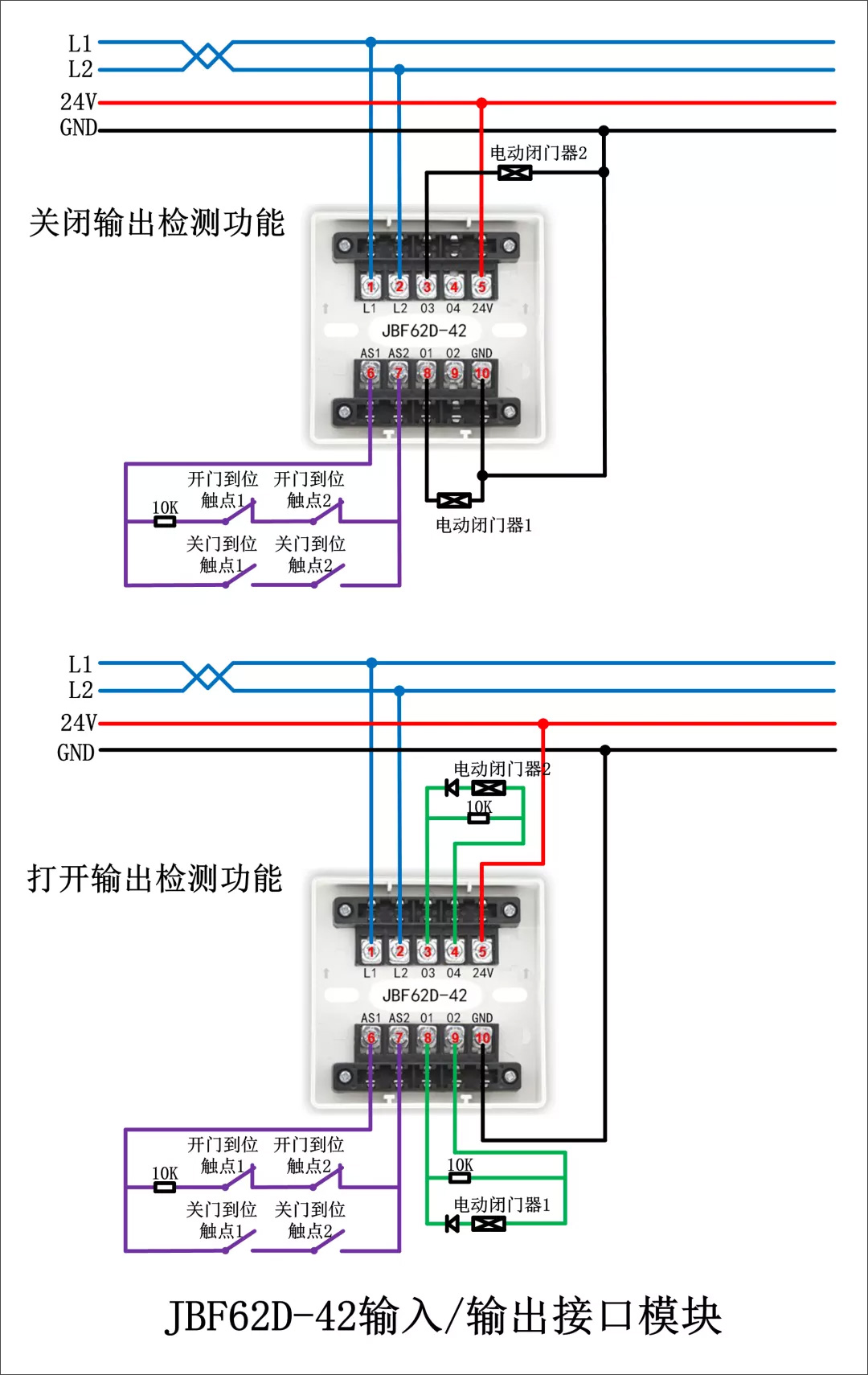

JBF62D-42输入/输出接口模块接线

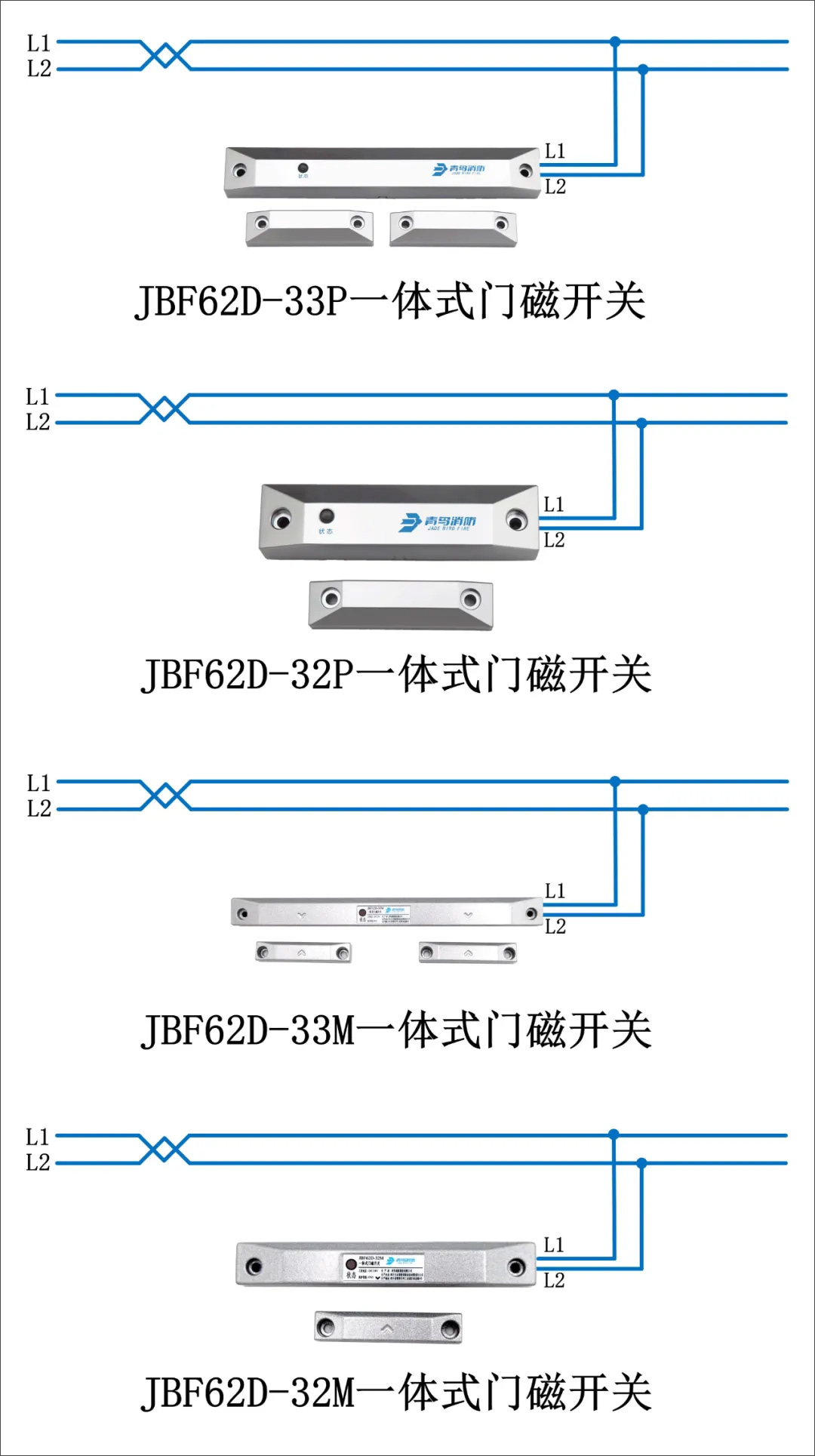

JBF62D-33P、JBF62D-32P、JBF62D-33M、JBF62D-32M一体式门磁开关接线
