江森Johnson J-SAP-M-M500K-8J智能手动报警按钮

一,概述

J-SAP-M-M500K-8J智能 手动报警按钮为火灾报警体系的组成部分。该按钮装置于控制器的两线制信号回路中,供给报警信号和本地LED指示。

J-SAP-M-M500K-8J可以衔接8个传统的 手动报警按钮,如图1所示3(-)和4(+)为衔接端。任何传统的 手动报警按钮按下,都可以象J-SAP-M-M500K-8J

相同发报警信号给控制器。

二,特性

合适直接装置或表面装置

可寻址,占用一个模块地址

可并联一般报警按钮

螺丝端子,方便接线

LED显示作业状况

三,参数

作业电压:15-30VDC

静态电流:200µA

报警电流:5m A

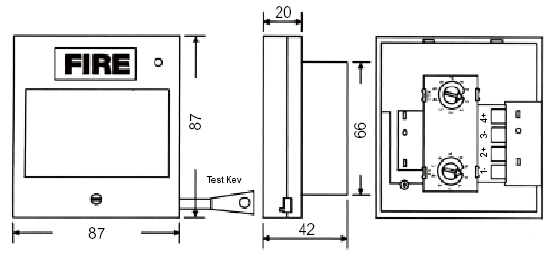

四,外形装置示意图:

江森Johnson M500K-8J智能手动报警按钮外形示意图

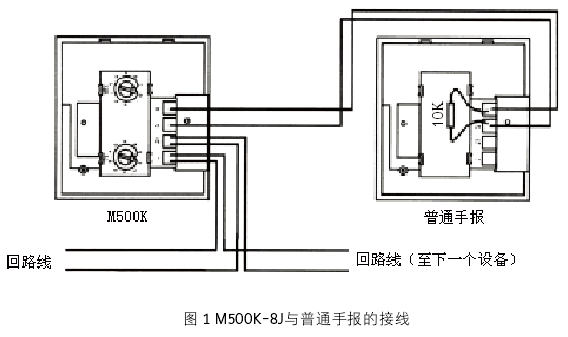

五,接线示意图:

江森Johnson M500K-8J智能手动报警按钮接线示意图
